پروژه های کاربردی آردوینو برای مهندسین مکانیک – از ایده تا اجرا

آردوینو بعنوان هسته اصلی دیجیتالی‌سازی و اتوماسیون در پروژه های مکانیک، پلی بین مفاهیم تئوری و پیاده‌سازی عملی ایجاد می‌کند. با استفاده از این پلتفرم متن‌باز می‌توانید نمونه‌های اولیه هوشمند بسازید، داده‌های میدان را لحظه‌ای مانیتور کنید و سیستم‌های کنترل مکانیکی دقیق را پیاده‌سازی کنید.

در این مقاله با ۱۰ پروژه کاربردی آردوینو آشنا می‌شوید که از مانیتورینگ دما و فشار تا راه‌اندازی بازوی رباتیک را در بر می‌گیرد. هر پروژه طوری طراحی شده تا هم نقطه شروع مناسبی برای مبتدی‌ها باشد و هم ایده‌های پیشرفته‌ای را برای مهندسین با تجربه ارائه کند.

اما قبل از بررسی این پروژه‌ها درصورتی که ایده و پروژه ای در زمینه آردوینو و مهندسی مکانیک دارید که وقت، حوصله و تخصص پیاده‌سازی اون رو ندارید، همین حالا برای سفارش پروژه آردوینو ویژه مهندسان مکانیک با ما تماس بگیرید. تا پایان این مقاله همراه ما باشید تا چراغ راه بعدی مسیر مهندسی شما روشن شود.
تماس با ما

چرا آردوینو برای مهندسین مکانیک؟

آردوینو به‌واسطه سادگی در برنامه‌نویسی، هزینه پایین و طبیعت متن‌بازش، تبدیل به انتخاب اول بسیاری از مهندسین مکانیک شده است. این پلتفرم به شما امکان می‌دهد بدون نیاز به بسترهای پیچیده تجاری، ایده‌های خود را به سرعت پیاده‌سازی و تست کنید. انعطاف‌پذیری آردوینو باعث می‌شود پروژه‌های نمونه‌سازی، از پروتوتایپ‌های ساده تا سیستم‌های پیشرفته کنترل مکانیکی، به‌راحتی توسعه یابند. توجه گسترده جامعه کاربری و منابع آموزشی متنوع نیز باعث کاهش منحنی یادگیری و تسریع در اجرای پروژه‌ها می‌شود.

قابلیت‌های برجسته آردوینو

• پشتیبانی از زبان C++ و IDE ساده
• ماژولار بودن و امکان افزودن شیلدهای مختلف
• هزینه مقرون‌به‌صرفه و سخت‌افزار در دسترس
• متن‌باز بودن با مستندات و مثال‌های فراوان

مزایای نمونه‌سازی سریع و کنترل سیستم‌های مکانیکی

آردوینو با ارائه محیط سریع راه‌اندازی و ارتباط ساده با سنسورها و عملگرها، فرایند توسعه پروتوتایپ را کوتاه می‌کند. ماژول‌های آماده و کتابخانه‌های گسترده این پلتفرم به شما امکان می‌دهند کنترل حلقه بسته، خوانش داده‌های لحظه‌ای و اجرای الگوریتم‌های کنترلی را بدون صرف زمان زیاد برای طراحی سخت‌افزار اولیه انجام دهید. این سرعت در نمونه‌سازی به ویژه در پروژه‌هایی که نیاز به تست مکرر و اصلاح پارامترها دارند، اهمیت زیادی دارد.

جامعه کاربری و منابع آموزشی

جامعه مهندسان، هکرها و دانشجویان فعال در حوزه آردوینو منبعی غنی از پروژه‌های مشابه و راهنمای گام‌به‌گام است. انجمن‌های اینترنتی، مخازن GitHub و دوره‌های آموزشی آنلاین صدها مثال عملی، کتابخانه و مستندات رایگان در اختیار شما قرار می‌دهند. دسترسی آسان به این منابع باعث می‌شود حتی اگر با مباحث الکترونیک و کنترل ابتدایی آشنا باشید، بتوانید با تکیه بر تجربه دیگران پروژه‌های پیچیده‌تری را نیز پیاده‌سازی کنید.

پیش‌نیازها و نکات کلیدی برای پیاده‌سازی پروژه آردوینو با مهندسی مکانیک

قبل از شروع هر پروژه آردوینو، آشنایی با ابزارها و مفاهیم پایه کیفیت اجرا را تضمین می‌کند و از بروز مشکلات رایج جلوگیری خواهد کرد. در این بخش نرم‌افزارها، قطعات سخت‌افزاری و دانش الکترونیک و برنامه‌نویسی لازم را مرور می‌کنیم.

نرم‌افزار مورد نیاز

• Arduino IDE با آخرین نسخه نصب‌شده
• کتابخانه‌های مرتبط با سنسورها و ماژول‌های مورد استفاده
• درایور USB برای شناسایی برد آردوینو در سیستم عامل
• یک ویرایشگر کد (اختیاری) برای خوانایی بهتر و دیباگ پیشرفته

سخت‌افزار پایه

• برد آردوینو (Uno، Mega یا مدل‌های دیگر بسته به نیاز پروژه)
• کابل USB برای تغذیه و آپلود برنامه
• بردبرد (Breadboard) و سیم‌های جامپر برای اتصال موقت قطعات
• منبع تغذیه خارجی (در صورت نیاز به جریان یا ولتاژ بالاتر از USB)

مفاهیم الکترونیک و برنامه‌نویسی

• درک پایه‌ای از کاربرد مقاومت، خازن و تقسیم ولتاژ
• آشنایی با خوانش سیگنال آنالوگ و دیجیتال
• سینتکس اولیه زبان C/C++ و ساختارهای کنترلی (if، حلقه‌ها و توابع)
• نحوه کار با پروتکل‌های ارتباطی ساده (I2C، SPI، UART)

با برآورده کردن این پیش‌نیازها و تسلط بر مفاهیم کلیدی، آماده‌اید به سراغ طراحی و پیاده‌سازی پروژه‌های نوآورانه خود بروید.

پروژه های آردوینو در زمینه مکانیک

تا این قسمت از مقاله تمامی مقدمات برای معرفی این پروژه ها مورد بررسی قرار گرفتند. دقت داشته باشید قصد این مقاله معرفی پروژه ها به صورت تیتر وار است که قطعات لازم، مراحل راه‌اندازی و نکات عیب‌یابی را معرفی میکنیم در صورتی که برای هر پروژه نیازمند آموزش کامل اجرای پروژه آردوینو هستید، میتوانید با جستجو آموزش کامل این پروژه را بیابید و این پروژه را به راحتی با آموزش اجرا کنید.

پروژه بازوی رباتیک ساده

این پروژه یک بازوی رباتیک ۳–۴ درجه آزادی با سرووهای PWM می‌سازد که برای تمرین کنترل حرکت و مسیر یابی مناسب است.

قطعات لازم برای پروژه بازوی رباتیک

• آردوینو Uno/Mega
• سه تا چهار سروو موتور SG90
• شاسی آلومینیومی یا PLA پرینت سه‌بعدی
• بردبرد و سیم جامپر

مراحل راه‌اندازی این بازو رباتیک

1. سرووها را به پین‌های PWM (مثلاً D5–D8)، ۵V و GND وصل کنید.
2. در Arduino IDE کتابخانه Servo را نصب و فراخوانی (#include <Servo.h>) کنید.
3. در setup() هر سروو را attach کرده، زاویه اولیه را تعیین کنید.
4. در loop() توالی حرکتی (مثلاً حرکت از ۰ تا ۱۸۰ درجه) را با servo.write(angle) اجرا و تست کنید.

نکات بهینه سازی بازوی رباتیک

• برای تعداد سروو بیشتر از درایور PCA9685 استفاده کنید
• سرووها را پیش از اجرا کالیبره کنید تا اشتباهات زاویه‌ای کاهش یابد
• انکودر یا سنسور موقعیت اضافه کنید تا دقت حرکت بهبود یابد

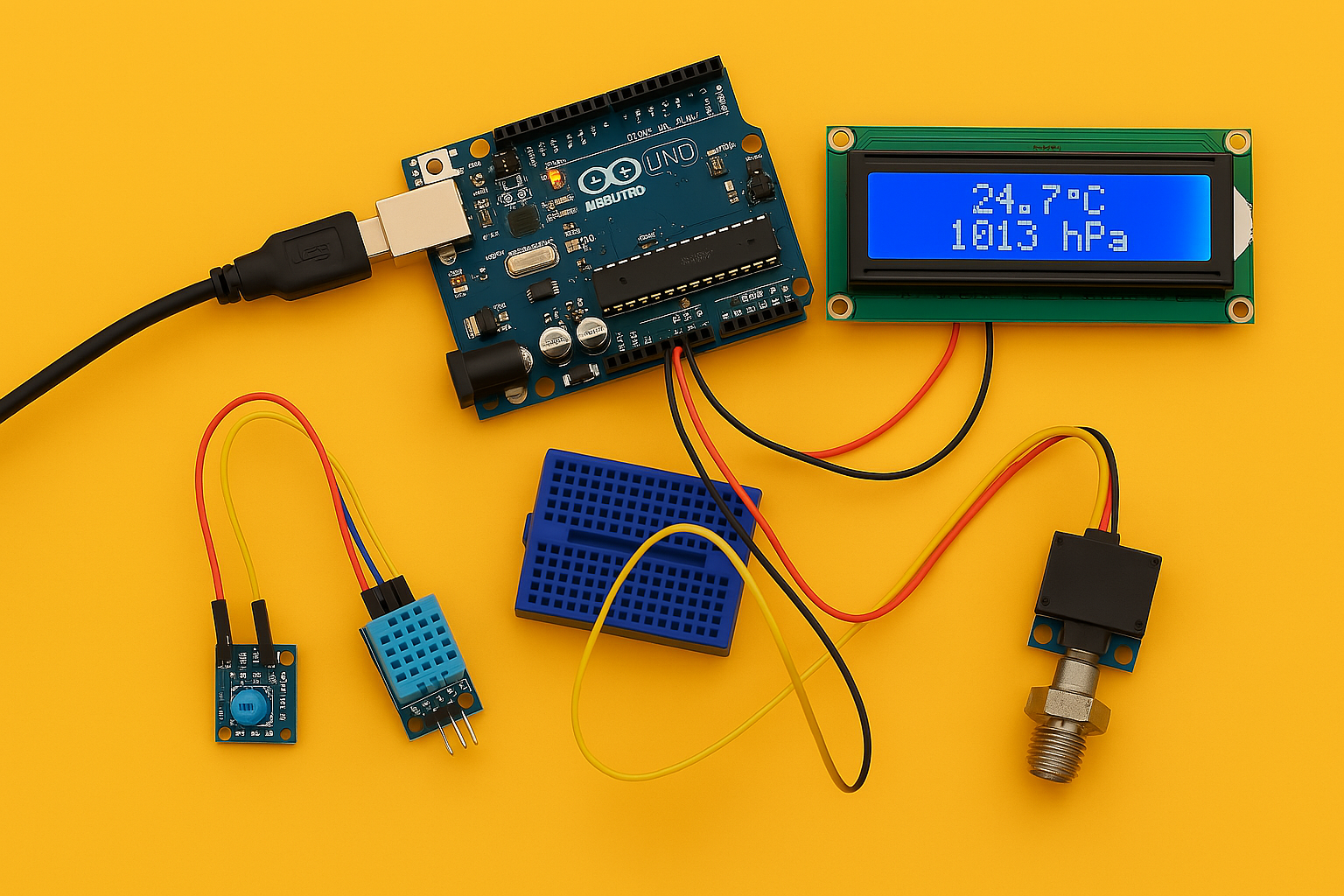

سیستم اندازه‌گیری و نمایش دما و فشار با آردونیو

این پروژه دما و فشار محیط را لحظه‌ای می‌خواند و روی نمایشگر نشان می‌دهد.

قطعات لازم

• آردوینو Uno/Mega
• سنسور DHT22 یا LM35
• سنسور BMP280
• نمایشگر I2C (LCD 16×۲ یا OLED 0.96″)
• بردبرد و سیم جامپر

مراحل راه‌اندازی

1. اتصال سنسورها و نمایشگر به VCC/GND و SDA/SCL (I2C) یا پین دیجیتال.
2. نصب کتابخانه‌های DHT, Adafruit BMP280 و LiquidCrystal_I2C.
3. در setup() سنسورها/نمایشگر را راه‌اندازی کنید.
4. در loop() داده‌ها را بخوانید و با lcd.print() نمایش دهید.

نکات عیب‌یابی

• نمایش NAN: اتصالات و ولتاژها را چک کنید.
• نوسان داده‌ها: سیم‌ها را کوتاه و خازن بای‌پاس اضافه کنید.
• برای ذخیره یا مانیتورینگ آنلاین، از SD یا MQTT استفاده کنید.



ساخت ربات دنبال‌کننده خط با آردوینو مگا

این ربات با استفاده از سنسورهای مادون قرمز خطوط سیاه را روی سطح تشخیص داده و آن‌ها را دنبال می‌کند.

قطعات لازم

• آردوینو Uno/Mega
• دو موتور DC + درایور L298N
• ماژول سنسور IR (دو یا سه کاناله)
• چرخ‌ها و شاسی
• منبع تغذیه (باتری ۹ ولت یا پک LiPo)
• بردبرد و سیم‌های جامپر

مراحل راه‌اندازی

1. موتور‌ها را به خروجی‌های ENA/IN1/IN2 و ENB/IN3/IN4 درایور L298N متصل کنید.
2. سنسورهای IR را به ۵V/GND و پین‌های آنالوگ (مثلاً A0 و A1) وصل کنید.
3. در Arduino IDE کتابخانه‌ خاصی نیاز نیست؛ در کد
   • خروجی‌ موتور را تعریف و پین‌های IR را خوانش کنید.
   • اگر سنسور وسط خط را دید، هر دو موتور را با سرعت برابر راه‌اندازی کنید.
   • اگر سنسور چپ/راست خط را از دست داد، سرعت موتورهای چپ/راست را تنظیم کنید تا ربات به خط بازگردد.
4. برنامه را آپلود کرده و ربات را روی مسیر سیاه آزمایش کنید.

نکات بهینه‌سازی

• فاصله سنسورها از سطح را حدود ۱–۲ سانتیمتر نگه‌دارید.
• از میانگین‌گیری چند نمونه ADC برای خوانش پایدارتر استفاده کنید.
• می‌توانید الگوریتم PID ساده برای دنبال‌کردن خط صاف‌تر پیاده کنید.

پروژه گیربکس هوشمند با فیدبک موقعیت با استفاده از آردوینو Mega

در این پروژه یک موتور گیربوکسی را با استفاده از انکودر موقعیت‌دهی کرده و حلقه بسته کنترل دقیق ساخت.

قطعات لازم

• آردوینو Uno/Mega
• موتور DC گیربوکسی
• انکودر چرخشی (مثلا ۳۰۰ پالس بر دور)
• درایور موتور (L298N یا TB6612)
• منبع تغذیه جدا برای موتور
• بردبرد و سیم‌های جامپر

مراحل راه‌اندازی

1. اتصال سخت‌افزاری
   • موتور گیربوکسی به درایور و منبع تغذیه موتور
   • انکودر به پین‌های اینتراپت (مثلا D2/D3) و GND/VCC
   • درایور به پین‌های PWM (مثلا D9/D10) و GND/VCC آردوینو
2. نصب و فراخوانی کتابخانه‌های Encoder و PID
3. در setup() شمارش پالس انکودر و تنظیم متغیرهای PID (Kp, Ki, Kd)
4. در loop()
   • خواندن موقعیت فعلی از انکودر
   • محاسبه خطا نسبت به موقعیت هدف
   • دریافت سیگنال کنترلی از PID و اعمال به موتور با analogWrite()
5. کالیبراسیون موقعیت هدف و اندازه‌گیری پایداری سیستم

نکات بهینه‌سازی

• از فیلتر میانگین برای خوانش انکودر استفاده کنید تا نویز کاهش یابد.
• PID را تدریجی تنظیم کنید: ابتدا Kp، سپس Ki و در نهایت Kd.
• برای ایزوله‌کردن نویز موتور، خازن بای‌پاس کنار درایور قرار دهید.
• انکودر را محکم و دقیق هم‌محور با شفت گیربکس نصب کنید.



ساخت سیستم هشدار لرزش و ارتعاش با اردوینو

این پروژه با استفاده از شتاب‌سنج، لرزش دستگاه‌ها را پایش و هنگام عبور از آستانه، هشدار صوتی یا نوری صادر می‌کند.

قطعات لازم

• آردوینو Uno/Mega
• شتاب‌سنج MPU6050 یا ADXL345
• بازر (Buzzer) یا LED
• بردبرد و سیم جامپر

مراحل راه‌اندازی

1. اتصال شتاب‌سنج به I2C (SDA→A4، SCL→A5) و VCC/GND
2. نصب کتابخانه‌های “MPU6050” یا “Adafruit_ADXL345”
3. در setup(): شتاب‌سنج را initialize کنید
4. در loop(): شتاب سه‌محوره را بخوانید و مقدار RMS یا مجموع مطلق را محاسبه کنید
5. اگر مقدار لرزش از آستانه تعریف‌شده بیشتر شد، بازر را فعال یا LED را روشن کنید

نکات بهینه‌سازی

• برای حذف نویز، از فیلتر میانگین متحرک استفاده کنید
• آستانه هشدار را با تست عملی طولانی‌مدت کالیبره کنید
• در پروژه‌های صنعتی از پوشش ضدلرزش برای شتاب‌سنج بهره ببرید
• می‌توانید هشدارهای پیشرفته را با ارسال SMS (ماژول SIM800L) پیاده‌سازی کنید

بالانسر پویا با آردوینو

این پروژه عدم تعادل دیسک یا چرخ را با شتاب‌سنج شناسایی و با حرکت یک وزنه متحرک (روی سروو) آن را جبران می‌کند.

قطعات لازم

• آردوینو Uno/Mega
• شتاب‌سنج MPU6050
• دو سروو موتور (PWM)
• وزنه متحرک و شفت
• بردبرد و سیم جامپر

مراحل راه‌اندازی

1. اتصال MPU6050 به I2C (SDA→A4، SCL→A5) و VCC/GND
2. وصل‌کردن سرووها به پین‌های PWM (مثلاً D9 و D10)
3. نصب کتابخانه‌های “MPU6050” و “Servo”
4. در loop() شتاب‌های X/Y را بخوانید، زاویه عدم تعادل را محاسبه و با servo.write() وزنه را جابجا کنید

نکات بهینه‌سازی

• شتاب‌سنج را پیش از اجرا کالیبره کنید
• از فیلتر میانگین متحرک برای پایداری سیگنال بهره ببرید
• با پیاده‌سازی PID روی سروو، جبران دقیق‌تری داشته باشید

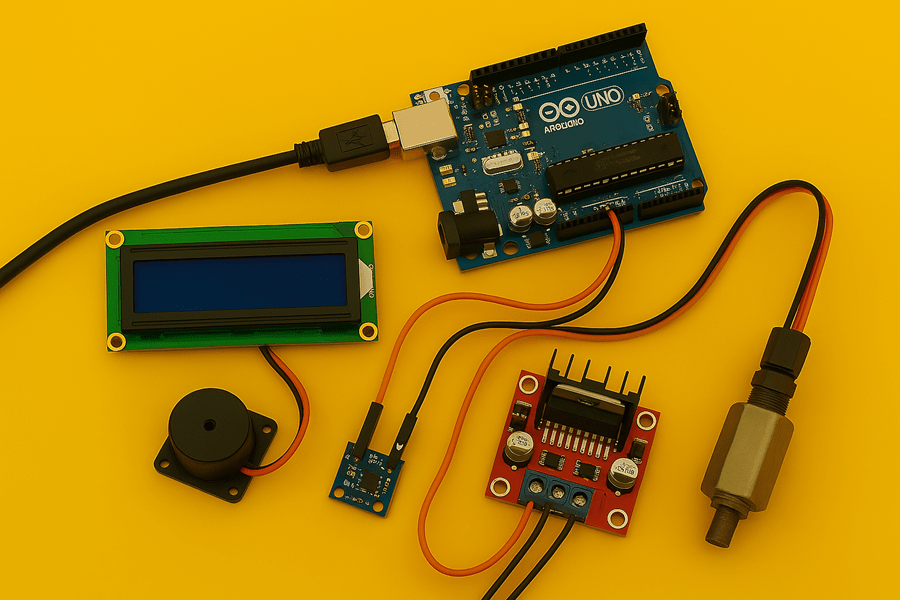

کنترل و مانیتورینگ فشار روغن هیدرولیک با اردوینو

این پروژه فشار روغن هیدرولیک را اندازه‌گیری، نمایش و در صورت نیاز ثبت یا ارسال می‌کند.

قطعات لازم

• آردوینو Uno/Mega
• سنسور فشار روغن (مثلاً YF-S201 یا MPX5700)
• مبدل آنالوگ به دیجیتال (در صورت نیاز به دقت بالاتر)
• نمایشگر I2C (LCD 16×۲ یا OLED)
• (اختیاری) ماژول SD یا ارتباط بی‌سیم (MQTT/HTTP)
• بردبرد و سیم جامپر

مراحل راه‌اندازی

1. اتصال سنسور: VCC→۵V، GND→GND، خروجی آنالوگ→A0
2. در Arduino IDE کتابخانه‌های لازم (SD/MQTT) را نصب کنید
3. در loop() مقدار A0 را بخوانید و با ضریب کالیبراسیون به فشار تبدیل کنید
4. عدد فشار را با lcd.print() نمایش دهید
5. در صورت نیاز داده‌ها را روی کارت SD ذخیره یا از طریق ماژول بی‌سیم ارسال کنید

نکات بهینه‌سازی

• کالیبراسیون دقیق با استفاده از گیج مرجع انجام شود
• از فیلتر میانگین متحرک برای حذف نوسان‌های لحظه‌ای بهره ببرید
• دمای روغن را اندازه‌گیری و ضریب دما را در محاسبات وارد کنید
• برای هشدار فوری، حد آستانه را تعریف و با LED/با‌زر اطلاع‌رسانی کنید

پروژه درایو موتور DC با کنترل سرعت PID با استفاده از آردوینو uno

این پروژه سرعت یک موتور DC را با استفاده از حلقه کنترل PID تثبیت می‌کند تا پاسخ دقیق و پایداری در بارهای متغیر داشته باشد.

قطعات لازم

• آردوینو Uno/Mega
• موتور DC (با یا بدون گیربکس)
• درایور موتور (L298N یا DRV8825)
• انکودر افزایشی یا حسگر سرعت (مثلاً ‌Hall encoder)
• منبع تغذیه رگوله‌شده
• بردبرد و سیم‌های جامپر

مراحل راه‌اندازی

1. اتصال سخت‌افزاری
   • موتور به خروجی درایور و درایور به ۵V/GND
   • پایه PWM درایور به یک پین دیجیتال PWM (مثلاً D6)
   • انکودر به پین‌های وقفه (مثلاً D2 و D3)
2. نصب کتابخانه‌ها
   • “Encoder” برای خوانش پالس‌ها
   • “PID_v1” برای کنترل حلقه بسته
3. نوشتن کد
   • خواندن پالس انکودر و محاسبه سرعت موتور
   • تنظیم مقدار هدف (setpoint)
   • مقداردهی اولیه PID و فراخوانی Compute()
   • ارسال خروجی PID به analogWrite()
4. تست و کالیبراسیون
   • اجرای تست پله‌ای با تغییر setpoint
   • مشاهده پاسخ سیستم و تنظیم ضرایب PID

نکات بهینه‌سازی

• ضرایب PID را با روش آزمون‌و‌خطا یا Ziegler–Nichols تنظیم کنید
• از فیلتر میانگین متحرک برای خوانش دقیق‌تر سرعت استفاده کنید
• استفاده از منبع تغذیه رگوله‌شده و خازن بای‌پاس برای کاهش نویز
• برای بارهای سنگین، از درایور با جریان بالاتر یا درایور مبتنی‌بر MOSFET بهره ببرید

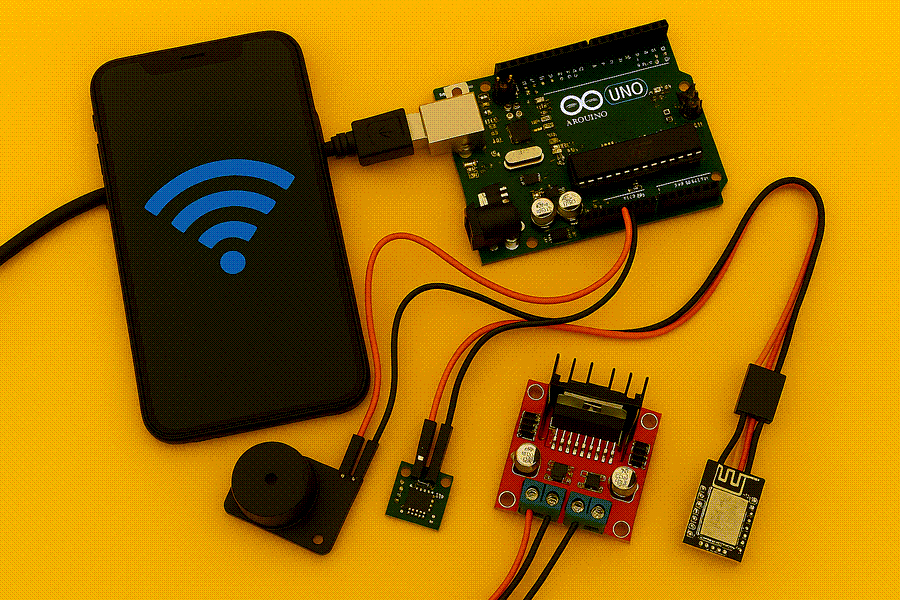

سیستم IoT برای نظارت از راه دور آردوینو Uno/Mega

این پروژه داده‌های سنسورها (دمـا، فشار، ارتعاش و…) را به یک سرور ابری یا اپ موبایل ارسال می‌کند تا از هر نقطه به وضعیت تجهیزات مکانیکی دسترسی داشته باشید.

قطعات لازم

• آردوینو Uno/Mega یا ESP8266/ESP32
• ماژول Wi-Fi (ESP8266) یا بلوتوث (HC-05)
• سنسورهای مورد نیاز (DHT22، BMP280، MPU6050 و…)
• منابع تغذیه و بردبرد

مراحل راه‌اندازی

1. اتصال سخت‌افزار سنسورها و ماژول ارتباطی به آردوینو
2. نصب کتابخانه‌های شبکه (برای ESP: “ESP8266WiFi”/“WiFi.h”)
3. پیکربندی شبکه: SSID و رمز عبور را در کد تعریف کنید
4. خواندن مقادیر سنسورها و بسته‌بندی JSON
5. ارسال داده‌ها با HTTP POST به REST API یا MQTT به سرور
6. دریافت و نمایش داده‌ها در داشبورد ابری یا اپ

نکات بهینه‌سازی

• برای مصرف کمتر، از Deep Sleep بین خوانش‌ها استفاده کنید
• بسته‌های JSON را فشرده یا تنها مقادیر تغییرکرده را ارسال کنید
• امنیت ارتباط را با TLS/SSL یا توکن JWT افزایش دهید
• در صورت قطعی شبکه، داده‌ها را در EEPROM یا SD ذخیره و پس از اتصال مجدد ارسال کنید

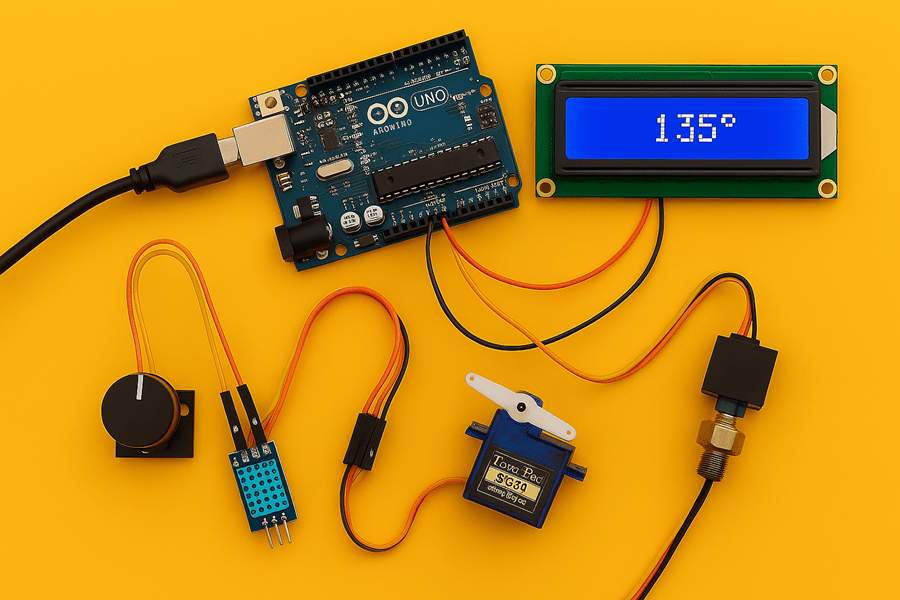

کنترل موقعیت موتور سروو

این پروژه زاویه یک موتور سروو را با کمک پتانسیومتر کنترل می‌کند و برای سیستم‌های مکانیزه و رباتیک کاربرد دارد.

قطعات لازم

• آردوینو Uno/Mega
• موتور سروو (مثلاً SG90)
• پتانسیومتر ۱۰ کیلواهم
• بردبرد و سیم جامپر

مراحل راه‌اندازی

1. اتصال:
   • VCC و GND سروو به ۵V/GND
   • پین سیگنال سروو به D9
   • پتانسیومتر بین ۵V–GND و خروجی وسط به A0
2. نصب کتابخانه Servo در Arduino IDE
3. در setup(): servo.attach(9); و تنظیم پین A0
4. در loop(): خواندن A0، نگاشت (map) مقدار بین ۰–۱۸۰ و servo.write(angle)

نکات بهینه‌سازی

• افزودن میانگین‌گیری برای خوانش پتانسیومتر صاف‌تر
• کالیبره‌کردن حداقل/حداکثر زاویه سروو
• توسعه پروژه با کنترل از راه دور (بلوتوث یا RF)

نکات تکمیلی و بهترین روش‌ها

قبل از اجرای هر پروژه آردوینو در مهندسی مکانیک، سند جزییات طراحی و نقشه سیم‌کشی را تهیه کنید تا از بروز اشتباه در اتصال‌ها جلوگیری شود.

در محیط صنعتی از شیلدهای محافظ و خازن‌های بای‌پاس برای کاهش نویز و افزایش پایداری سیگنال‌های حساس استفاده کنید.

برای هر ماژول یا سنسور، از آخرین نسخه کتابخانه رسمی بهره ببرید و مستندات را مطالعه کنید تا پروژه‌های شما گستره‌پذیری و قابلیت نگهداری بالایی داشته باشند.

• نقشه سیم‌کشی را قبل از لحیم‌کاری نهایی بررسی کنید.
• از منبع تغذیه رگوله‌شده برای موتورها و سنسورها استفاده کنید.
• برای پارامترهای مهم (مانند PID) پیش از اجرا، شناسایی و کالیبراسیون انجام دهید.
• در پروژه‌های بزرگ، از کنترل نسخه (Git) برای سازماندهی کد آردوینو بهره ببرید.

جمع‌بندی و کمک در فرایند ساخت پروژه های آردوینو

در این مقاله با ۱۰ پروژه کاربردی آردوینو برای مهندسی مکانیک آشنا شدیم که از اندازه‌گیری دما و فشار تا سامانه IoT برای پروژه‌های مکانیکی را پوشش داد.

هر پروژه طوری طراحی شده تا ضمن ارائه مبانی سخت‌افزاری و نرم‌افزاری، مهندسین مکانیک را در اجرای سریع و بهینه نمونه‌سازی و کنترل سیستم‌های مکانیکی یاری کند.

هم‌اکنون با تکیه بر این پروژه‌ها می‌توانید در مسیر توسعه ایده‌های خلاقانه و حرفه‌ای خود گام بردارید و در دنیای مهندسی مکانیک با آردوینو بدرخشید. در صورتی که برای اجرا این پروژه های به مشکل خوردید میتوانید از طریق دکمه های زیر با ما در ارتباط باشید و پروژه آردوینو و مهندسی مکانیک خود را به ما بسپارید.
